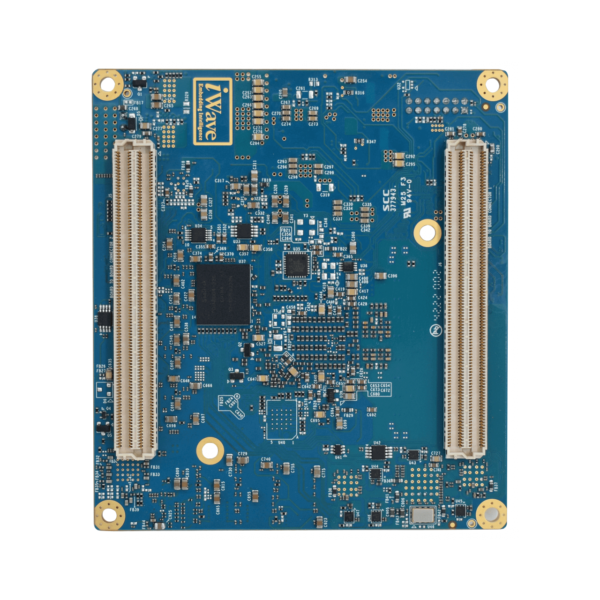

Komputer modułowy iWave iW-RainboW-G42M

iWave iW-RainboW-G42M

Rodzina Zynq Ultrascale+ RFSoC z pakietem FFVF1760
Kompatybilny z urządzeniem ZU49/ZU39/ZU29DR
Quad ARM Cortex-A53 @ 1,3 GHz, Dual Cortex-R5F @ 533 MHz
Przepustowość pamięci 64-bity
Zintegrowany programowalny RF PLL o bardzo niskim poziomie szumów
Zintegrowana synchronizacja sieci SyncE i PTP
Podwójne 400-stykowe złącza między płytkami z 16 kanałów ADC obsługuje do 2,5 Gsps, 16 kanałów DAC obsługuje do 10 Gsps oraz 16 nadajników-odbiorników GTY obsługuje do 28,21 Gb/s
Do 188 FPGA IO
Dostępność klasy przemysłowej
Ponad 10-letnie wsparcie długowieczności

Description

Opis

Komputer modułowy iWave iW-RainboW-G42M oparty na układzie Xilinx Zynq UltraScale+ RFSoC i zawierający na sobie urządzenia ZU49/ZU39/ZU29 z pakietem FFVF1760.

RFSoC obsługuje procesory Quad Cortex A53 do 1,3 GHz i Dual Cortex R5F do 533 MHz. SOM obsługuje do 16 kanałów RF-ADC @ 2,5 Gsps i 16 kanałów RF-DAC @ 10Gsps, wszystkie z doskonałą gęstością widmową szumu. SOM ma zintegrowaną synchronizację syncE i PTP oraz programowalność o bardzo niskim poziomie szumów RF PLL. SOM obsługuje również szybkie urządzenia peryferyjne, takie jak PCIe, USB 3.0, SATA 3.1, Display port, Gigabit Ethernet oraz pamięci 64-bit 8GB PL DDR4 i 64-bit 8GB PS DDR4 z EKK. Ponadto obsługuje 16 szybkich nadajników-odbiorników GTY, obsługujących do 28,21 Gb/s do uruchamiania wymagających aplikacji.

Zastosowania: 5G i LTE Wireless, komunikacja satelitarna, lotnictwo i Obrona.

Karta katalogowa Manual

On Module Features:

Zynq Ultrascale+ RFSoC	ZU49/ZU39/ZU29DR Processing System (PS) Quad Arm Cortex-A53 @1.3GHz, Dual Cortex-R5F @533MHz Programming Logic (PL) Up to 930 Logic cells & 425K LUTs PL GTY High Speed Transceivers x 16 @28.21 Gbps
Memory	64bit, 8GB DDR4 RAM with ECC for PS (Upgradable upto 34GB) 64bit, 8GB DDR4 RAM for PL 32GB eMMC Flash (Upgradable) 256MB QSPI Flash

Board to Board Connector1 Interfaces (400pin):

ADC	16 x ADC Channels up to 2.5Gsps
DAC	16 x DAC Channels up to 10Gsps
PL IOs	PL IOs – 188 IOs HP Bank IOs – up to 70LVDS/140SE HD Bank IOs – up to 24LVDS/48SE

ADC

16 x ADC Channels up to 2.5Gsps

DAC

16 x DAC Channels up to 10Gsps

PL IOs

PL IOs – 188 IOs

- HP Bank IOs – up to 70LVDS/140SE
- HD Bank IOs – up to 24LVDS/48SE

Board to Board Connector2 Interfaces (400pin):

From PL Block	16 x PL-GTY High Speed Transceivers (up to 28.21Gbps) PL Control Signal
From PS Block	Gigabit Ethernet x 1 Port (through On-SOM Gigabit Ethernet PHY) USB 2.0 OTG x 1 (through On-SOM USB2.0 transceiver) SPI/QSPI X 1 Port(Optional) CAN x 1 I2C x 2 SD x 1 Debug UART x 1 Data UART x 1 PS JTAG RGMII Interface or ULPI Interface x 1 PS -GTR High speed Transceivers x 4 (upto 6Gbps) PS-Control Signals SYSMON(Optional)
Clock signals	10MHz Clock IN 1 PPS IN 10 MHz Clock out 1 PPS Clock Out Synthesized Clock out from Clock synthesizer Synthesized Clock Into Clock Synthesizer

General Features:

Power Input	12V through B2B Connector2
Form Factor	90mm x 100mm(BRYN)
BSP Support	Linux BSP:- Petalinux/vivado 2022.2
Operating Temperature	-40°C to +85°C (Industrial Grade)
Environment Specification	REACH & RoHS3 Compliant
Compliance	CE*

Ordering details:

ZU49DR (-L1 Speed) RFSoC with 8GB FPGA DDR4, 8GB PL DDR4 and 32GB eMMC Flash – SOM with Linux				iW-G42M-ZU49-4E008G-E032G-LIA
ZU49DR (-L1 Speed) RFSoC with 8GB FPGA DDR4, 8GB PL DDR4 and 32GB eMMC Flash – Development kit with Linux				iW-G42P-ZU49-4E008G-E032G-LIA
RFSoC SOM Heatsink with Fan				iW-FSKALU-CLASLR-CU06
