Opis

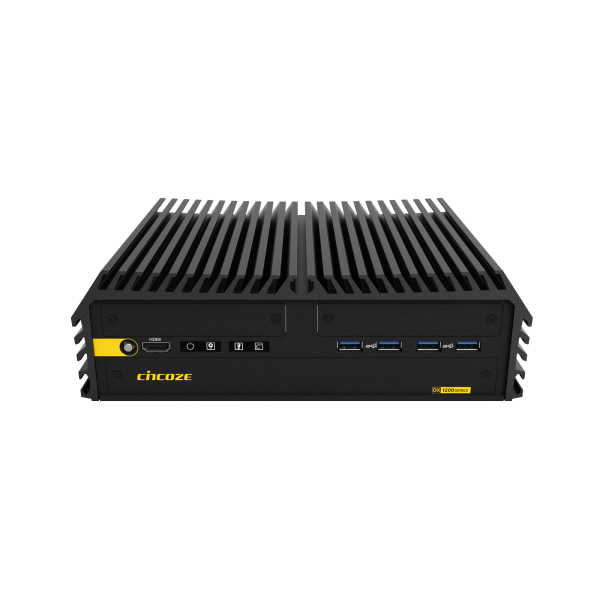

DX-1200 to wbudowany komputer bez wentylatora, który zapewnia ekstremalną wydajność w wytrzymałej, kompaktowej obudowie, co czyni go idealnym wyborem do zastosowań związanych z inteligentną produkcją, wizją maszynową i sztuczną inteligencją. Procesor Intel® Core™ (Alder Lake-S) dwunastej generacji (TDP do 65 W) i pamięć DDR5 4800 MHz zapewniają wysoką wydajność obliczeniową, a dodatkowe funkcje, w tym bogate natywne wejścia/wyjścia i modułowa konstrukcja rozszerzeń, spełniają wymagania dla szerokiej gamy zastosowań.
Szybkie przetwarzanie i wnioskowanie
DX-1200 obsługuje procesory Intel® Core™ i9/i7/i5/i3 (Alder Lake-S) 12. generacji oparte na procesie Intel 7, z maksymalnie 16 rdzeniami (8P + 8E) i 24 wątkami, zapewniając ponad 1,35 x prędkość platformy Comet Lake-S. Architektura Intel® Xe układu graficznego UHD 770 zwiększa wydajność wnioskowania o klasyfikacji obrazów GPU do 2,8 razy szybciej niż Comet Lake-S, zapewniając wydajność przetwarzania potrzebną do sztucznej inteligencji i obliczeń brzegowych.
Szybka, bezpieczna pamięć
Dwa gniazda DDR5 SO-DIMM obsługują do 64 GB pamięci 4800 MHz i obsługują technologię ECC (Error Correction Code), zapewniając dodatkową stabilność i niezawodność potrzebną w aplikacjach automatyki przemysłowej.
Bogate i różnorodne możliwości rozbudowy
Aby sprostać najszerszej gamie zastosowań przemysłowych, DX-1200 zapewnia jedno gniazdo M.2 Key E i dwa gniazda Mini PCIe do dodania WiFi, GNSS, 4G i Bluetooth. Gniazda Mini PCIe obsługują również karty rozszerzeń we/wy, karty przechwytywania klatek i inne, aby spełnić różne wymagania aplikacji.
Szybka, niezawodna transmisja danych
Aby poprawić szybkość przesyłania filmów lub dużych plików, DX-1200 obsługuje do czterech szybkich portów LAN 10 Gb/s. A w środowiskach aplikacji, które wymagają wielu połączeń sieciowych, DX-1200 obsługuje do 8× PoE, dostarczając dane i zasilanie przez ten sam kabel, aby zmniejszyć trudność w okablowaniu.
Solidny i niezawodny
DX-1200 ma solidną konstrukcję, co znajduje odzwierciedlenie w konstrukcji ochrony klasy przemysłowej i certyfikatach branżowych w różnych dziedzinach. Oprócz funkcji, takich jak szeroki zakres temperatur (-40 – 70°C), szeroki zakres napięć wejściowych (9 – 48 VDC), ochrona przed przepięciami, przetężeniami i wyładowaniami elektrostatycznymi, jest również zgodny z amerykańską wojskową normą wstrząsów i wibracji MIL-STD-810G . Aby zapewnić bezpieczniejsze przetwarzanie danych dla kolei, spełnia również wymagania normy EMC EN 50121-3-2 w normie EN 50155 oraz normy ochrony przeciwpożarowej EN 45545-2.
Zapraszamy do obejrzenia filmu prezentującego możliwości komputerów DX-1200:
| Model Name | DX-1200 | |
|---|---|---|
| System | Processor | 12th Generation Intel® Alder Lake-S Series CPU: – Intel® Core™ i9-12900E 16 Cores Up to 5 GHz, TDP 65W – Intel® Core™ i7-12700E 12 Cores Up to 4.8 GHz, TDP 65W – Intel® Core™ i5-12500E 6 Cores Up to 4.5 GHz, TDP 65W – Intel® Core™ i3-12100E 4 Cores Up to 4.2 GHz, TDP 60W – Intel® Core™ i9-12900TE 16 Cores Up to 4.8 GHz, TDP 35W – Intel® Core™ i7-12700TE 12 Cores Up to 4.7 GHz, TDP 35W – Intel® Core™ i5-12500TE 6 Cores Up to 4.3 GHz, TDP 35W – Intel® Core™ i3-12100TE 4 Cores Up to 4.0 GHz, TDP 35W – Intel® Pentium® G7400E 2 Cores Up to 3.6 GHz, TDP 46W – Intel® Pentium® G7400TE 2 Cores Up to 3.0 GHz, TDP 35W – Intel® Celeron® G6900E 2 Cores Up to 3.0 GHz, TDP 46W – Intel® Celeron® G6900TE 2 Cores Up to 2.4 GHz, TDP 35W |
| Chipset | Intel R680E Chipset | |
| Memory | 2x DDR5 4800 MHz SO-DIMM Socket, Supports Un-buffered and ECC Type, Up to 64GB | |
| BIOS | AMI BIOS | |
| Graphics | Graphics Engine | Integrated Intel® UHD Graphics 770: Core™ i9/i7/i5 Integrated Intel® UHD Graphics 730: Core™ i3 Integrated Intel® UHD Graphics 710: Pentium®/Celeron® |
| Maximum Display Output | Supports Quad Independent Display | |
| DVI | 1x DVI-I Connector – VGA: 1920 x 1080 @ 60 Hz – DVI-D: 1920 x 1200 @ 60 Hz |
|
| DP | 1x DP Connector: 4096 x 2304 @ 60Hz * Verified maximum resolution: 3840 x 2160 @ 60Hz |
|
| HDMI | 1 x HDMI Connector (3840×2160@30Hz) | |
| Audio | Audio Codec | Realtek® ALC888, High Definition Audio |
| Line-out | 1x Line-out, Phone Jack 3.5mm | |
| Mic-in | 1x Mic-in, Phone Jack 3.5mm | |
| I/O | LAN | 2x 1GbE LAN, RJ45(Supports Wake on LAN, PXE) – GbE1: Intel® I219 – GbE2: Intel® I210 |
| COM | 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9 | |
| USB | 4x 10Gbps USB 3.2 Gen2, Type A 4x 5Gbps USB 3.2 Gen1, Type A |
|
| Storage | SSD/HDD | 2x 2.5″ SATA HDD/SSD Bay (SATA 3.0) |
| mSATA | 2x mSATA Socket ( SATA 3.0, shared by Mini-PCIe socket ) | |
| RAID | Support RAID 0/1/5/10 | |
| Expansion | Mini PCI Express | 2x Full-size Mini-PCIe Socket |
| M.2 E Key Socket | 1x M.2 Key E Type 2230 Socket, Support Intel CNVi Module | |
| SIM Socket | 1x SIM Socket | |
| CMI (Combined Multiple I/O) Interface | 2x High Speed CMI Interface for optional CMI Module Expansion 1x Low Speed CMI Interface for optional CMI Module Expansion |
|
| CFM (Control Function Module) Interface | 1x CFM IGN Interface for optional CFM-IGN Module Expansion | |
| Other Function | External FAN Connector | 1x External FAN Connector, 4-pin Terminal Block (Support Smart Fan by BIOS) |
| Clear CMOS Switch | 1x Clear CMOS Switch | |
| Reset Button | 1x Reset Button | |
| Instant Reboot | Support 0.2sec Instant Reboot Technology | |
| Watchdog Timer | Software Programmable Supports 256 Levels System Reset | |
| Power | Power Button | 1 x ATX Power On/Off Button |
| Power Mode Switch | 1 x AT/ATX Mode Switch | |
| Power Input | 9 – 48VDC, 3-pin Terminal Block | |
| Remote Power On/Off | 1 x Remote Power On/Off, 2-pin Terminal Block | |
| Physical | Dimension ( W x D x H ) | 242 x 173 x 75 mm |
| Weight Information | 3.05 kg | |
| Mechanical Construction | Extruded Aluminum with Heavy Duty Metal | |
| Mounting | Wall / DIN-RAIL / VESA / Side Mount | |
| Physical Design | • Fanless Design • Cableless Design • Jumper-less Design • Unibody Design |
|
| Reliability & Protection | Reverse Power Input Protection | Yes |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover |
|
| Over Current Protection | 15A | |
| CMOS Battery Backup | SuperCap Integrated for CMOS Battery Maintenance-free Operation | |
| MTBF | 394,488 Hours – Database: Telcordia SR-332 Issue3, Method 1, Case 3 | |
| Operating System | Windows | Windows® 10 |
| Linux | Supports by project | |
| Environment | Operating Temperature | • 35W TDP Processor: -40°C to 70°C • 65W TDP Processor: -40°C to 50°C (With External Fan Kit) – With extended temperature peripherals; Ambient with air flow – According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | -40°C to 85°C | |
| Relative Humidity | 95% RH @ 70°C (Non-condensing) | |
| Shock | MIL-STD-810G | |
| Vibration | MIL-STD-810G | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A • EN 50155 (EN 50121-3-2 Only) |
|
| Fire Protection | EN 45545-2 | |
| Model No. | Product Description |
|---|---|
| DX-1200-R10 | 12th Gen. Intel® Core™ Series High Performance and Compact Rugged Embedded Computer |
| √ DX-1200 Rugged Computer x1 | √ Power Terminal Block Connector x1 |
| √ CPU Heatsink Pack x1 | √ Remote Power On/Off Terminal Block Connector x 1 |
| √ Screw Pack x 1 | √ Fan Terminal Block Connector x 1 |
| √ Wall Mounting Kit x1 | √ DVI-I to VGA Adaptor x 1 |
| Model No. | Description |
|---|---|
| CFM-PoE01 | CFM Module with PoE Control Function, Individual Port 25.5W |
| CFM-IGN01 | CFM Module with Power Ignition Sensing Control Function, 12V/24V Selectable |
| CMI-LAN01-R12 | CMI Module with 4x RJ45 Intel I210 1GbE LAN Ports |
| CMI-10GLAN05-R10 | CMI Module with 2x Intel 10GbE LAN, RJ45 Port |
| CMI-M12LAN01-R12 | CMI Module with 4 x M12 Intel I210 1GbE LAN Ports |
| CMI-XM12LAN01-R10 | CMI Module with M12 X-Coded Connector, 4x Intel I210 1GbE LAN Ports |
| CMI-DIO01 | CMI Module with 16DIO (8in 8out) |
| CMI-COM01 | CMI Module with 2x RS232/422/485 (Support 5V/12V) |
| MEC-COM-M212-TDB9 | Mini-PCIe Module with 2x RS-232 Serial Ports, 1x Thin DB9 Cable |
| MEC-COM-M334-TDB9 | Mini-PCIe Module with 4x RS-232/422/485 Serial Ports, 2x Thin DB9 Cable |
| MEC-LAN-M102-30 | Mini-PCIe Module with 2x LAN Ports, 2x 30cm cable |
| UB0930-R10 | Universal Bracket with 4x M12 X-Coded Cutout |
| UB1303 | Universal Bracket with 2x DB9 Cutout |
| UB1311 | Universal Bracket with 2x RJ45 Cutout for MEC-LAN Expansion |
| UB1318 | Universal Bracket with DIO Cutout |
| UB1710-R10 | Universal Bracket with 4x M12 A-Coded Cutout |
| UB1712-R10 | Universal Bracket with 4x RJ45 Cutout |
| UB1728-R10 | Universal Bracket with 2x RJ45 Cutout for CMI-10GLAN Expansion |
| SIDE-DX | DX Series side mount kit |
| DIN01 | DIN-RAIL Mount Kit, KMRH-K175 |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
| GST220A24-CIN | Adapter AC/DC 24V 9.2A 220W with 3pin Terminal Block Plug and Tubes, Level VI |
| FAN-EX101 | External Fan with 4pin Terminal Block Plug and Mounting Bracket, Support smart fan |
