Description
Opis

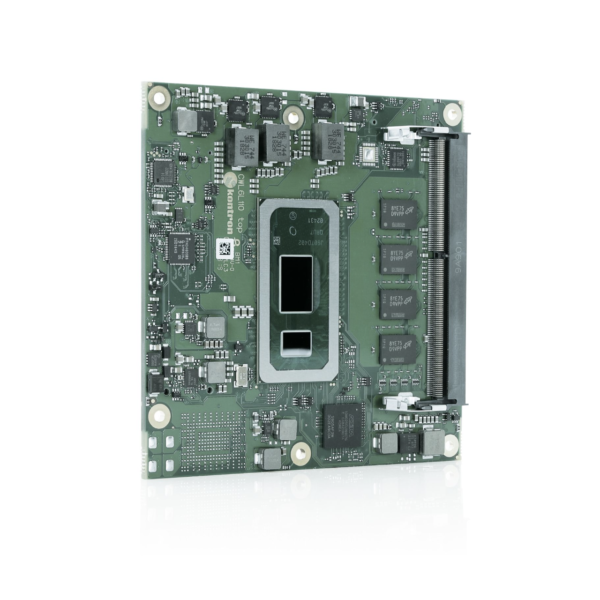

Nowe moduły Kontron COMe-cWL6 (E2S) zapewniają do 48 GB pamięci DDR4; opcjonalnie są dostępne z szybkim dyskiem SSD NVMe, po raz pierwszy w formacie Compact. Nowy COMe idealnie nadaje się również do trudnych warunków pracy w środowiskach przemysłowych. Dlatego dostępne są wytrzymałe moduły, które można stosować w zakresie temperatur od -40 ° C do + 85 ° C. Dzięki wlutowanej pamięci głównej (brak pamięci) do 16 GB DDR4 zapewniają one jeszcze większą wytrzymałość.
COMe-cWL6 (E2S) idealnie nadaje się jako potężny następca istniejących rozwiązań, ponieważ przejmuje przypisanie pinów i implementację funkcji. Typowe zastosowania obejmują komunikację, cyfrowe oznakowanie, profesjonalne gry i rozrywkę, obrazowanie medyczne, nadzór i bezpieczeństwo, przemysłową obróbkę komputerową, a także sterowanie zakładami przemysłowymi, maszynami i robotami na poziomie hali produkcyjnej i / lub ze sterowni.
Nowe moduły COM Express® Compact obsługują rozwiązanie bezpieczeństwa Kontron APPROTECT oparte na Wibu-Systems CodeMeter®. Licencjonowanie Kontron APPROTECT umożliwia również nowe modele biznesowe, takie jak „pay-per-use” i wersje próbne oparte na czasie.
FEATURES
| Compliance | COM Express® Compact Pin-out Type 6 |
| Dimensions (H x W x D) | 95 x 95 mm |
| CPU | Intel® Core™ i7-8665UE, 4x 1.7 GHz, GT2, 15 W Intel® Core™ i5-8365UE, 4x 1.6 GHz, GT2, 15 W Intel® Core™ i3-8145UE, 2x 2.2 GHz, GT2, 15 W Intel® Celeron® 4305UE, 2x 2.0 GHz, GT1, 15 W |
| Chipset | Integrated SoC |
| Main Memory | 1x DDR4 SO-DIMM up to 32 GByte, 2nd channel DDR4 memory down up to 16 GByte |
| Graphics Controller | Intel® UHD Graphics 620 (Celeron® 4305UE: Intel® UHD Graphics 610) |
| Ethernet Controller | Intel® I219LM |
| Ethernet | 10/100/1000 MBit Ethernet |
| Hard Disk | 2x SATA 6Gb/s |
| Flash Onboard | Up to 1 TByte NVMe SSD (on request) |
| PCI Express / PCI support | 5x PCIe 3.0 (On request: 6x without Ethernet, up to 8x without Ethernet & SATA) 4x PCIE 3.0 on PEG Lanes #0-3 |
| Panel signal | DDI1: DP++, DDI2: DP++, DDI3: -, VGA: -, LVDS: Dual Channel 18/24 bit |
| USB | 4x USB 3.1 (incl. USB 2.0) + 4x USB 2.0 |
| Serial | 2x serial interface (RX/TX only) |
| Audio | High Definition Audio interface |
| Common Features | SPI, LPC, SMB, Fast I²C, Staged Watchdog, RTC, support of Intel® Optane™ memory technology via PCIe |
| BIOS | AMI Aptio V |
| Humidity | 93 % relative Humidity at 40 °C, non-condensing (according to IEC 60068-2-78) |
| Options | vPRO (AMT/TXT/AES Support), eDP instead of LVDS, VGA, up to 3x PCIe x1 additional w/o onboard LAN & SATA, NVMe SSD, Security Chip |
| Power Management | ACPI 6.0 |
| Power Supply | 8.5 V – 20 V Wide Range, Single Supply Power |
| Special Features | POSCAP capacitors, Trusted Platform Module TPM 2.0 |
| Operating System | Windows®10, Linux, VxWorks |
| Temperature | Commercial temperature: 0 °C to +60 °C operating, -30 °C to +85 °C non-operating Extended temperature: -25 °C to +75 °C operating, -30 °C to +85 °C non-operating Industrial temperature: -40 °C to +85 °C operating, -40 °C to +85 °C non-operating |
| Supported Modules | COMe-cWL6 (E2S) xx-xxxxxx |
VARIANTS
| COMe-cWL6 i7-8665UE 16GB/1TB 36028-1610-17-7 |
 |
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i7-8665UE, 4×1.7 GHz, GT2, 16GB memory down, DDR4 SO-DIMM Socket, 1024GB NVMe | |
| COMe-cWL6 i7-8665UE 8GB 36028-8000-17-7 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i7-8665UE, 4×1.7 GHz, GT2, 8GB memory down, DDR4 SO-DIMM Socket | |
| COMe-cWL6 i7-8665UE 36028-0000-17-7 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i7-8665UE, 4×1.7 GHz, GT2, DDR4 SO-DIMM Socket | |
| COMe-cWL6 i5-8365UE 4GB 36028-4000-16-5 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i5-8365UE, 4×1.6 GHz, GT2, 4GB memory down, DDR4 SO-DIMM Socket | |
| COMe-cWL6 i5-8365UE 36028-0000-16-5 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i5-8365UE, 4×1.6 GHz, GT2, DDR4 SO-DIMM Socket | |
| COMe-cWL6 i3-8145UE 36028-0000-22-3 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i3-8145UE, 2×2.2 GHz, GT2, DDR4 SO-DIMM Socket | |
| COMe-cWL6 4305UE 36028-0000-20-2 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Celeron® 4305UE, 2×2.0 GHz, GT1, DDR4 SO-DIMM Socket | |
| COMe-cWL6 E2S i7-8665UE 8GB 36029-8000-17-7 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i7-8665UE, 4×1.7 GHz, GT2, 8GB memory down, DDR4 SO-DIMM Socket, industrial temperature grade | |
| COMe-cWL6 E2S i5-8365UE 4GB 36029-4000-16-5 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i5-8365UE, 4×1.6 GHz, GT2, 4GB memory down, DDR4 SO-DIMM Socket, industrial temperature grade | |
| COMe-cWL6 E2S i3-8145UE 36029-0000-22-3 |
|
COM Express® compact pin-out type 6 Computer-on-Module with Intel® Core™ i3-8145UE, 2×2.2 GHz, GT2, DDR4 SO-DIMM Socket, industrial temperature grade |
ACCESSORIES
| COMe Eval Carrier2 T6 38116-0000-00-5 |
 |
COM Express® Eval Carrier2 Type 6 with 5mm COMe connector | more |
| COMe Ref.Carrier–i T6 TMI 38115-0000-00-0 |
 |
COM Express® Reference Carrier Type 6 for industrial temperature | more |
| HSP COMe-cWL6 Cu-core threaded 36028-0000-99-0 |
|
Heatspreader for COMe-cWL6, Cu-core, threaded mounting holes | |
| HSP COMe-cWL6 Cu-core through 36028-0000-99-1 |
|
Heatspreader for COMe-cWL6, Cu-core, through mounting holes | |
| COMe Active Uni Cooler (w/o HSP) 36099-0000-99-0 |
|
COM Express® Universal Active Cooler for Heatspreader Mounting (87x78x14.3mm) (for CPU’s <20W) | |
| COMe Passive Uni Cooler (w/o HSP) 36099-0000-99-1 |
|
COM Express® Universal Passive Cooler for Heatspreader Mounting (87x78x14.3mm) (for CPU’s <10W) | |
| DDR4-2400 SODIMM 32GB_CWL6 97020-3224-CWL6 |
|
DDR4-2400, 32GB, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 16GB_CWL6 97020-1624-CWL6 |
|
DDR4-2400, 16GB, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 8GB_CWL6 97020-0824-CWL6 |
|
DDR4-2400, 8GB, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 4GB_CWL6 97020-0424-CWL6 |
|
DDR4-2400, 4GB, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 32GB E2_CWL6 97021-3224-CWL6 |
|
DDR4-2400, 32GB, E2, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 16GB E2_CWL6 97021-1624-CWL6 |
|
DDR4-2400, 16GB, E2, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 8GB E2_CWL6 97021-0824-CWL6 |
|
DDR4-2400, 8GB, E2, 260P, 1200MHz, PC4-2400 SODIMM | |
| DDR4-2400 SODIMM 4GB E2_CWL6 97021-0424-CWL6 |
|
DDR4-2400, 4GB, E2, 260P, 1200MHz, PC4-2400 SODIMM |
