Description
Opis
JNF835 to 3,5-calowa płyta główna z procesorami Intel® Whiskey Lake-U SoC. Płyta obsługuje dwie pamięci SO-DIMM DDR4 2400 MHz, do 32 GB. Wyposażona w zintegrowany kontroler Intel® Gigabit Ethernet oferuje dwa interfejsy 10/100/1000Base-TX Ethernet do transmisji sieciowej. Jeden interfejs SATAIII (6 Gb/s) i jeden M.2 M-key umożliwiają podłączenie pamięci masowej. Cztery porty USB 3.1 Gen.2, dwa porty USB 3.1 Gen.2 typu C i wewnętrznego złącza pionowego, trzy porty USB 2.0 i sześć portów COM zapewniają wszechstronną rozbudowę. Złacze M.2 E-kay może obsługiwać interfejs WIFI / 3G / 4G i Intel CNVi. JNF835 oferuje jeden port HDMI 1.4, jeden port DP 1.4, jeden port eDP i jeden 24-bitowy podwójny kanał LVDS, który może obsługiwać 3 niezależne wyświetlacze. Ze względu na powyższe cechy, JNF835 nadaje się do zastosowań Digital Signage, komputerów przemysłowych, automatyki przemysłowej, rozwiązań IOT.
| Part Number | |
| Part Number | – JNF835-8365UE (Default) – JNF835-8265U |
| Form Factor | |
| Dimensions | – 3.5” (5.8-in * 4.0-in, 148 * 102mm) |
| Processor System | |
| CPU | – Intel® Whiskey Lake-U SoC Processor |
| Core Number | – by CPU |
| Max Speed | – by CPU |
| Cache | – by CPU |
| Chipset | – SoC |
| BIOS | – AMI Flash ROM |
| Expansion Slot | |
| M.2 | – 1* M.2 M-key (2242/2260/2280) Support PCIex4(NVMe) & SATA interface – 1* M.2 E-key (2230) Support CNVi |
| Memory | |
| Technology | – Dual CH DDR4 2400MHz SDRAM |
| Max. | – 32GB |
| Socket | – 2 * SO-DIMM |
| Graphics | |
| Controller | – Intel® HD Graphics |
| VRAM | – Shared Memory |
| eDP | – 1 (Max Resolution: 4096×2304@60Hz) |
| LVDS | – 1 (Max Resolution: 1920×1200@60Hz) |
| HDMI 1.4 | – 1 (Max Resolution: 4096×2160@30Hz) |
| DisplayPort | – 1 (Max Resolution: 4096×2304@60Hz) |
| Multi Display | – Triple Displays |
| Ethernet | |
| Ethernet | – 10/100/1000 Mbps |
| Controller | – 1* i219LM GbE, 1* i211AT GbE |
| Connector | – 2 * RJ45 |
| Audio | |
| CODEC | – HD Audio: Realtek ALC662VD |
| Channel | – 6 Channel |
| SATA | |
| SATA | – 1 * SATAIII |

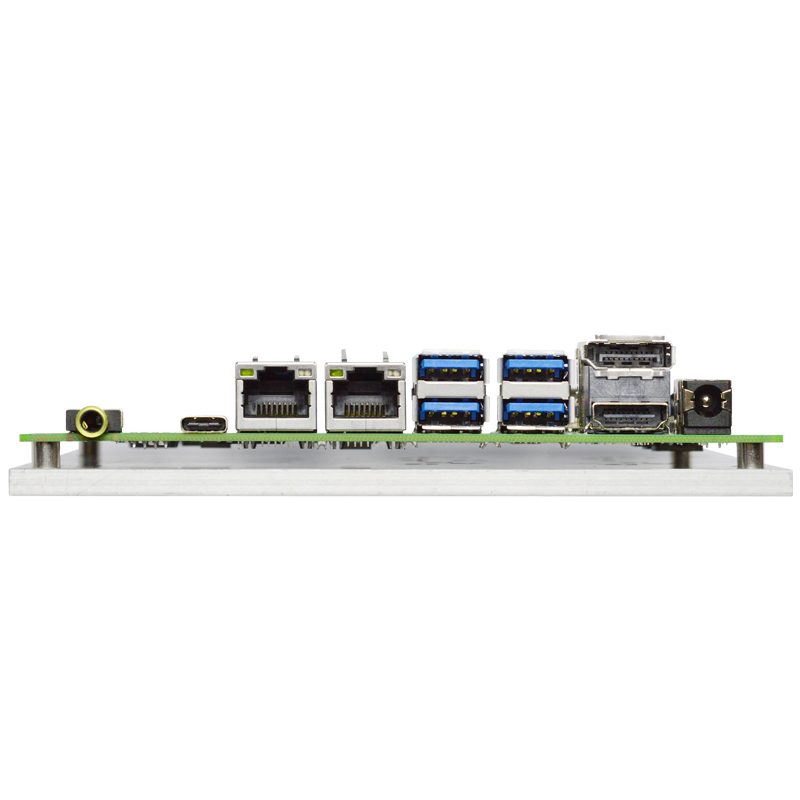

| Rear I/O | |
| HDMI | – 1 |
| DisplayPort | – 1 |
| Ethernet | – 2 |
| USB | – 4* USB3.1(Gen2), 1* USB3.1(Gen2) Type C |
| Audio | – 1 ( Line-out) |
| DC-input | – 1 (9-24V) |
| Internal Connector | |
| USB | – 1* USB3.1 (Gen2) Vertical connector, 3* USB 2.0 |
| PS/2 | – 1 |
| LVDS / inverter | – 1 (selection w/eDP) |
| eDP | – 1 (selection w/LVDS) |
| Serial | – 1* RS232/422/485, 5* RS232 |
| SATA | – 1 * SATAIII |
| GPIO | – 1 (8 bit) |
| Chassis intrusion | – 1 |
| Audio Header | – 1 |
| SMBUS | – 1 |
| AT mode | – 1 |
| Others | – Support onboard TPM2.0(option) |
| Watchdog Timer | |
| Output | – From Super I/O to drag RESETCON# |
| Interval | – 256 segments (10sec ~ 255min) |
| Power Requirements | |
| Input PWR | – 9~24V DC-in |
| Power On | AT/ATX Supported – AT: Directly PWR on as Power input ready – ATX: Press Button to PWR on after Power input ready |
| Certifications | |
| Certifications | – CE, FCC, LVD, RoHS, REACH |
| Environment | |
| Temperature | – Operating: 0°C ~ 60°C |
| – Storage: -20°C ~ 85°C | |
| Warranty | |
| Warranty | – 2 Years Limited Warranty |
* Specifications subject to change without notice, not responsible for typographical errors. Does not include HDD or OS.
