Komputery modułowe

COM HPC

COM-HPC ™ to nowy standard Computer-on-Module zaprojektowany specjalnie do obliczeń o wysokiej wydajności. Nie zastępuje standardu COM Express, ale rozszerza ideę Computer-on-Module na bardzo wydajne procesory klienckie i serwerowe, zapewniając niezrównaną infrastrukturę interfejsów high-end. COM-HPC jest zarządzany przez grupę przemysłową PICMG, w której została niedawno utworzona przez międzynarodową grupę roboczą składającą się z producentów COM, firm półprzewodnikowych i dostawców infrastruktury.

Zobacz więcej

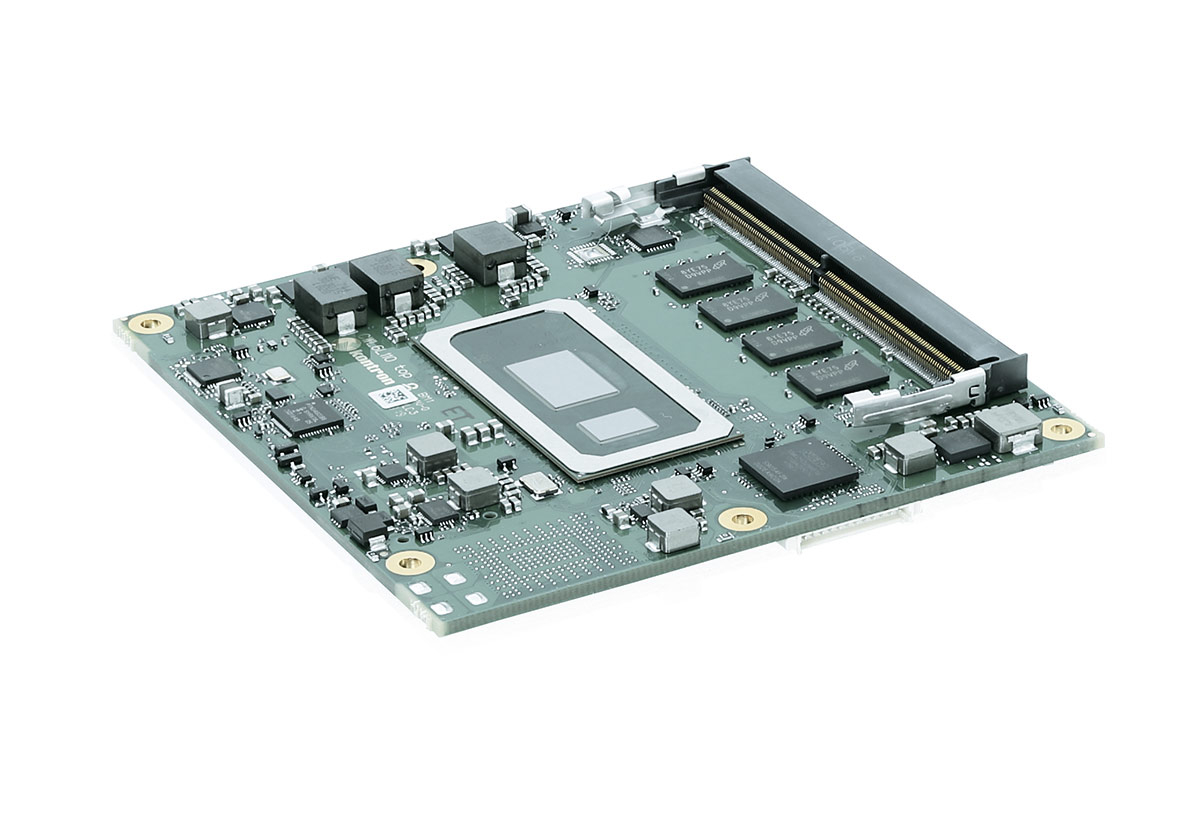

COM Express

COM Express, komputer w module (COM), to wysoce zintegrowany i kompaktowy komputer, który może być używany w aplikacjach projektowych podobnie jak komponent układu scalonego. Każdy moduł COM Express COM integruje podstawowe funkcje procesora i pamięci, wspólne wejścia / wyjścia komputera PC / AT, USB, audio, grafikę (PEG) i Ethernet. Wszystkie sygnały we / wy są mapowane na dwa niskoprofilowe złącza o dużej gęstości w dolnej części modułu. COM Express wykorzystuje podejście oparte na mezzanine. Moduły COM podłącza się do płyty bazowej, która jest zwykle dostosowana do aplikacji. Z biegiem czasu moduły mezzanine COM Express można aktualizować do nowszych, kompatybilnych wstecz wersji. COM Express jest powszechnie używany w aplikacjach wbudowanych w przemyśle, wojsku / lotnictwie, grach, medycynie, transporcie, IoT i General Computing.

Zobacz więcej

SMARC

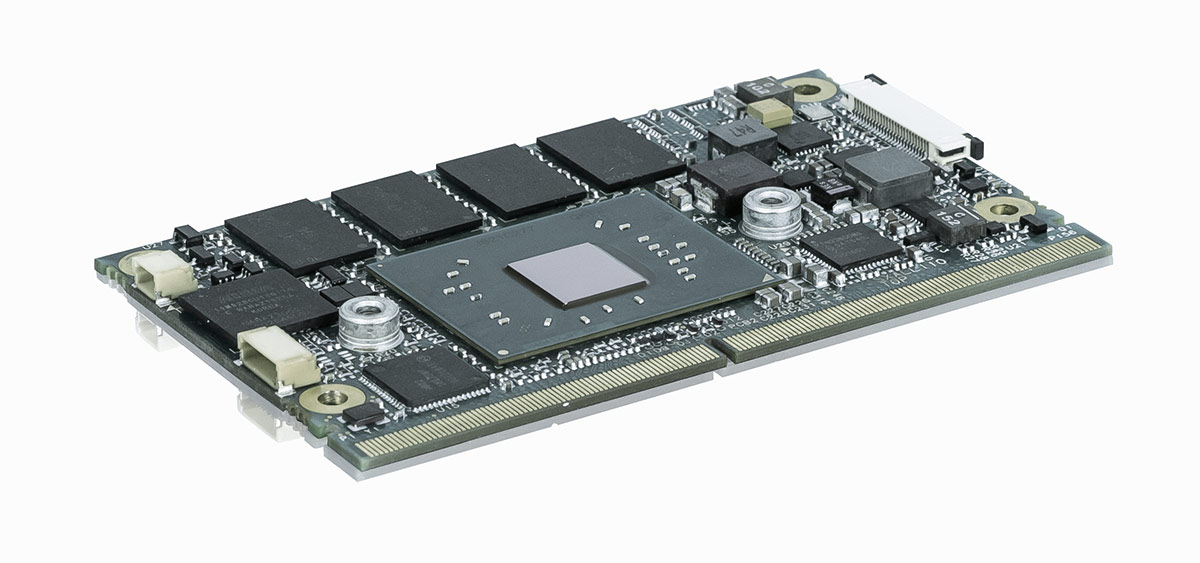

SMARC („Smart Mobility ARChitecture”) to wszechstronny komputer o niewielkich rozmiarach, przeznaczony do zastosowań wymagających niskiego poboru mocy, niskich kosztów i wysokiej wydajności. Moduły zazwyczaj wykorzystują ARM SOC podobne lub takie same, jak te używane w wielu znanych urządzeniach, takich jak tablety i smartfony. Można również zastosować alternatywne układy SOC i procesory o niskim poborze mocy, takie jak urządzenia X86 zorientowane na tablety i inne procesory RISC. Obwiednia mocy modułu wynosi zwykle poniżej 6W. Zdefiniowano dwa rozmiary modułów: 82 mm x 50 mm i 82 mm x 80 mm. Płytki PCB modułu mają 314 palców krawędziowych, które współpracują z niskoprofilowym, 314-pinowym złączem kątowym o rozstawie 0,5 mm (złącze jest czasami identyfikowane jako złącze 321-pinowe, ale 7 pinów jest zgubionych z kluczem).

Zobacz więcej

Qseven

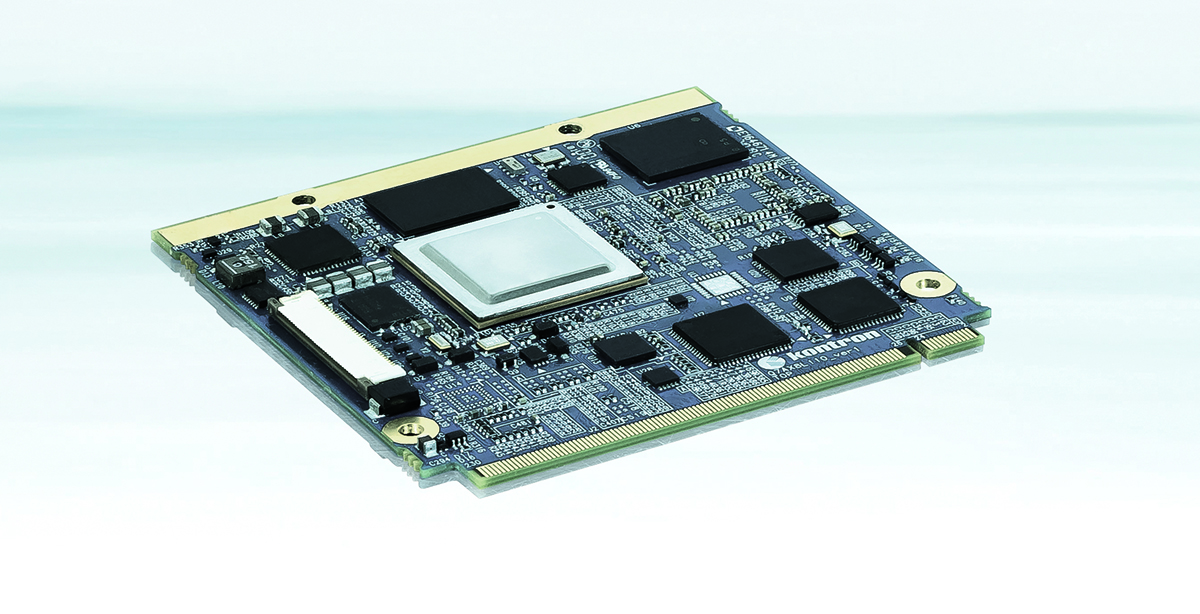

Qseven to gotowy do użycia komputer z modułem wielu dostawców, który integruje wszystkie podstawowe komponenty zwykłego komputera PC x86 i jest zamontowany na płytce nośnej przeznaczonej dla aplikacji. Pojedyncze wzmocnione 230-stykowe złącze MXM zapewnia interfejs płyty nośnej do przesyłania wszystkich sygnałów we/wy do i z modułu Qseven. Moduł Qseven zapewnia wszystkie wymagania funkcjonalne dla aplikacji wbudowanej. Takich jak grafika, dźwięk, pamięć masowa, PCIe, sieć i wiele portów USB. Ponieważ jego pinout jest głównie zorientowany na x86, Qseven jest zwykle budowany na krzemie x86 na poziomie Atom. Obwiednia mocy Qseven wynosi zwykle od 6 watów do 12 watów.

Zobacz więcej

ETX

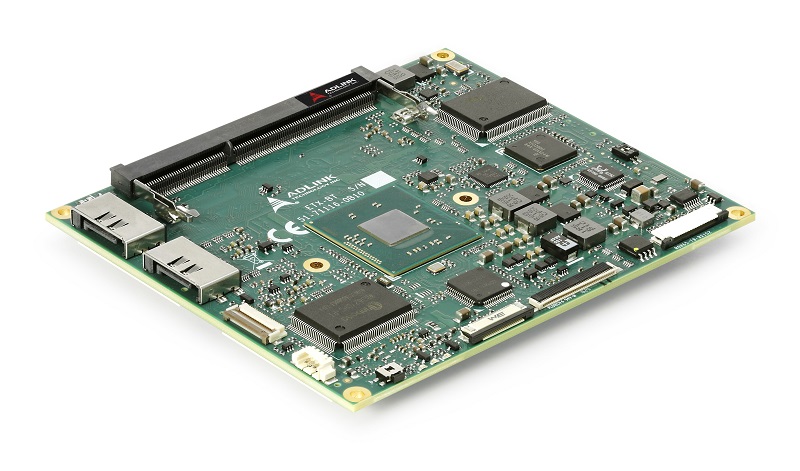

ETX to jeden z najwcześniejszych udanych formatów komputer-moduł. Obecnie jest nadal szeroko stosowany w zastosowaniach, takich jak automatyka przemysłowa, transport oraz urządzenia medyczne średniego i niskiego poziomu. Podczas gdy zaawansowane aplikacje Intel® Core ™ przeważnie migrowały do COM Express, ETX wciąż żyje w niższym segmencie mocy, głównie wykorzystując układy Intel Atom® SoC. W szczególności w przypadku klientów, którzy nadal dużo inwestują w kontrolery ISA i PCI lub technologię peryferyjną, format ETX pozostaje poszukiwany przez lata.

Zobacz więcej

SoM

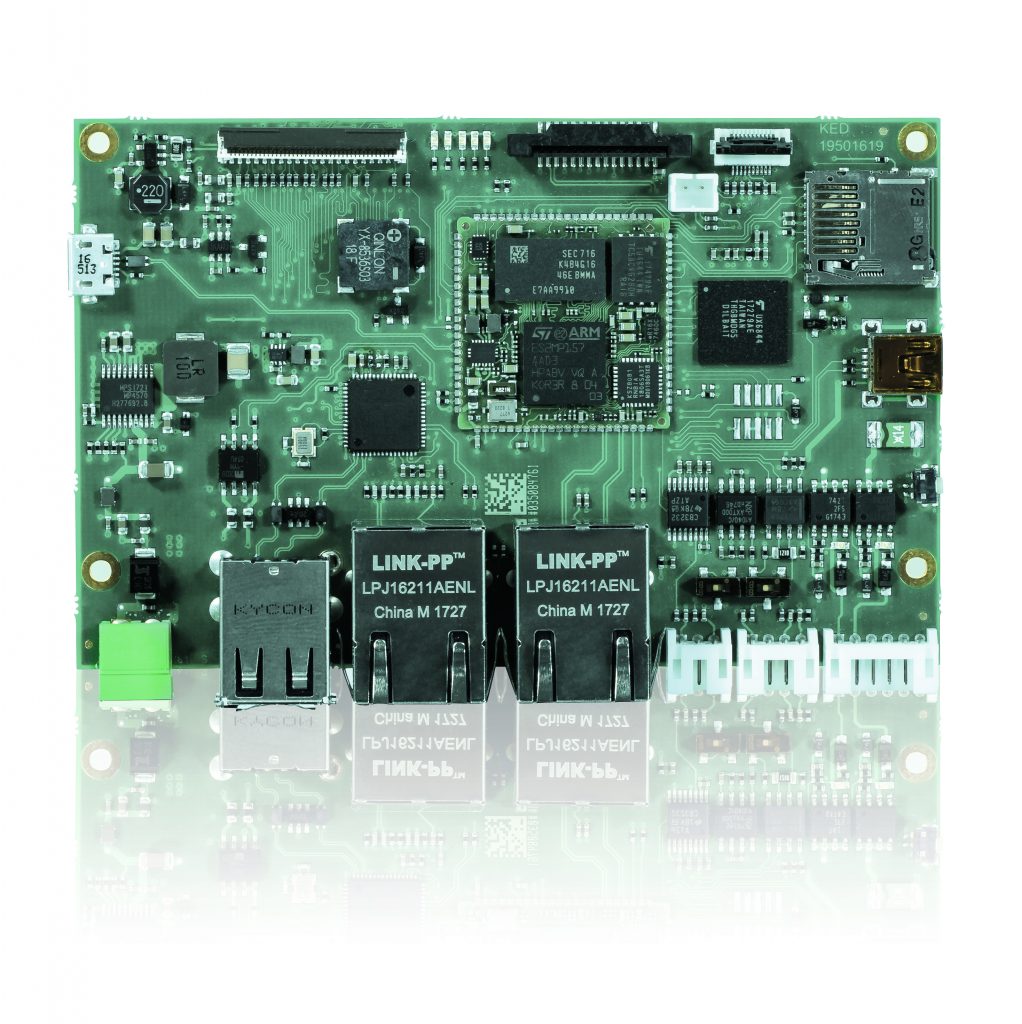

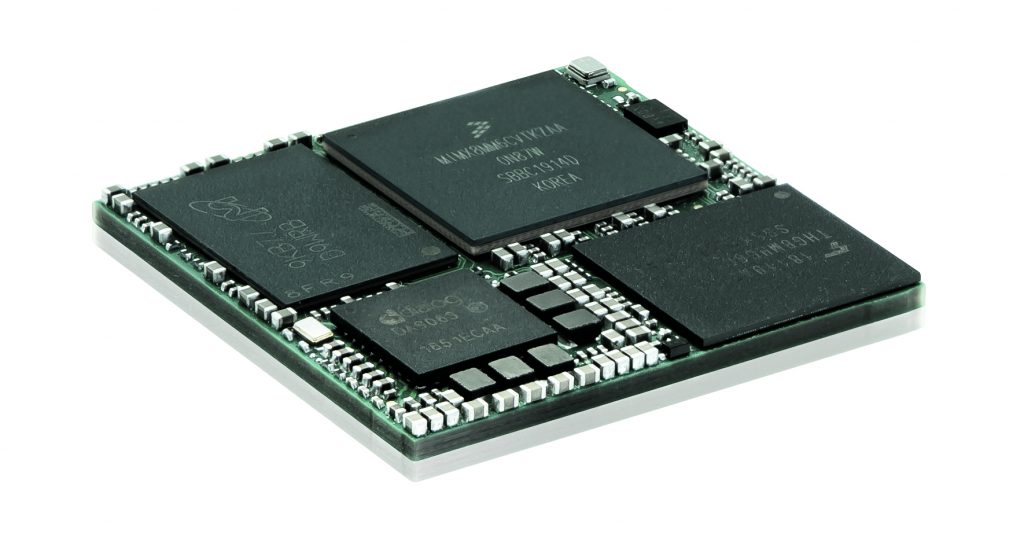

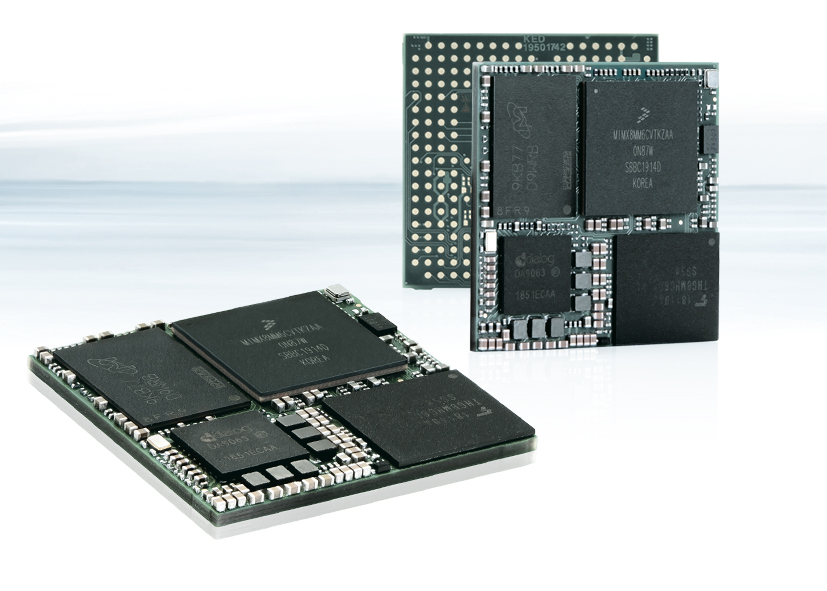

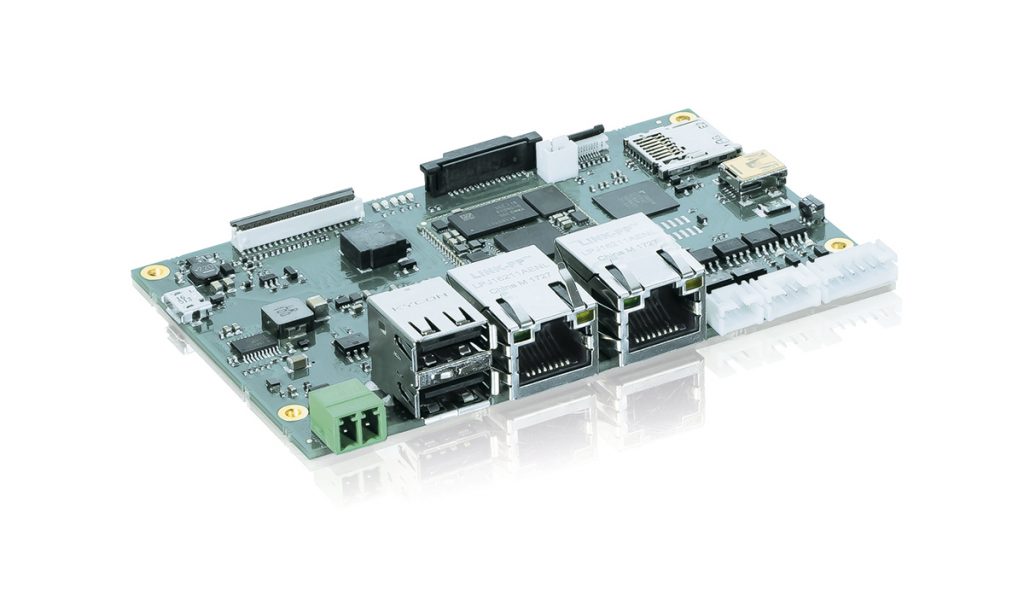

CPU-SOM łączą mikroprocesor, pamięć flash i pamięć RAM, a także zasilanie na kompaktowej płytce drukowanej. Bogate interfejsy peryferyjne są podłączone do pól kontaktowych na krawędzi i spodniej stronie modułu. Moduły są przylutowane do odpowiednich płyt nośnych, dzięki czemu nie są potrzebne żadne dodatkowe złącza. W ten sposób stanowią potężny blok rozwiązań do tworzenia indywidualnych aplikacji.

Zobacz więcej
