Komputery magistralowe

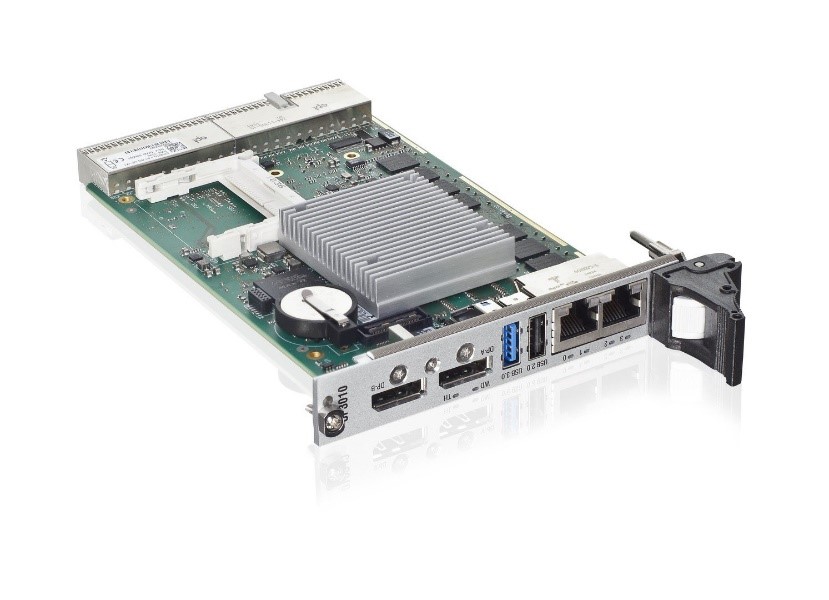

CompactPCI

Płyty CompactPCI dostępne są w formatach 3U i 6U. Płyty 3U są bardziej atrakcyjne dla aplikacji o niższej funkcjonalności natomiast płyty w formacie 6U oferują więcej miejsca na panelu frontowym na interfejsy we/wy i zazwyczaj oferują możliwość zainstalowania dwóch nakładek rozszerzających PMC/XMC. Jedną z kluczowych cech odróżniających CPCI jest to, że obsługuje ono wymianę kart na gorąco (hot swap). Standard ten jest szeroko stosowany w aplikacjach obronnych i testowych umożliwiając systemom o znaczeniu krytycznym zachowanie pełnej operacyjności bez względu na panujące w danym momencie warunki.

Zobacz więcej

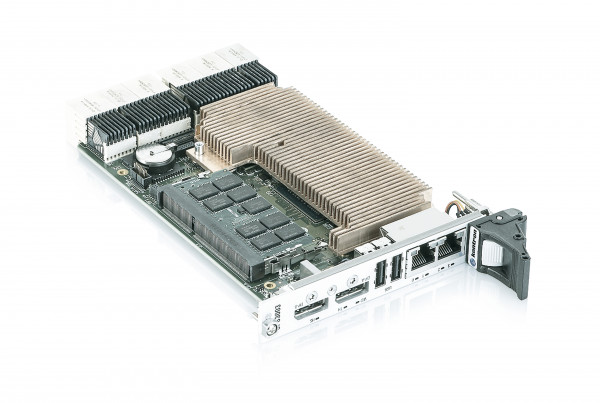

CompactPCI Serial

Architektura CompactPCI Serial zachowuje funkcje dostępne w PICMG 2.0, takie jak hot-swap podczas pracy i zarządzanie na poziomie systemu, z ulepszonymi połączeniami szeregowymi typu punkt-punkt. Płyty montażowe o topologii pojedynczej gwiazdy lub pełnej siatki są dostępne w maksymalnie 9 gniazdach, przy czym maksymalna liczba jest określona w specyfikacji.
Najważniejszym czynnikiem decydującym o niesamowitej wydajności serii CompactPCI są szybkie złącza. Szeregowe złącza punkt-punkt są wyposażone w 184 pary sygnałów w płycie montażowej 3U, co zapewnia szybkość transmisji do 12 Gb/s.

Zobacz więcej

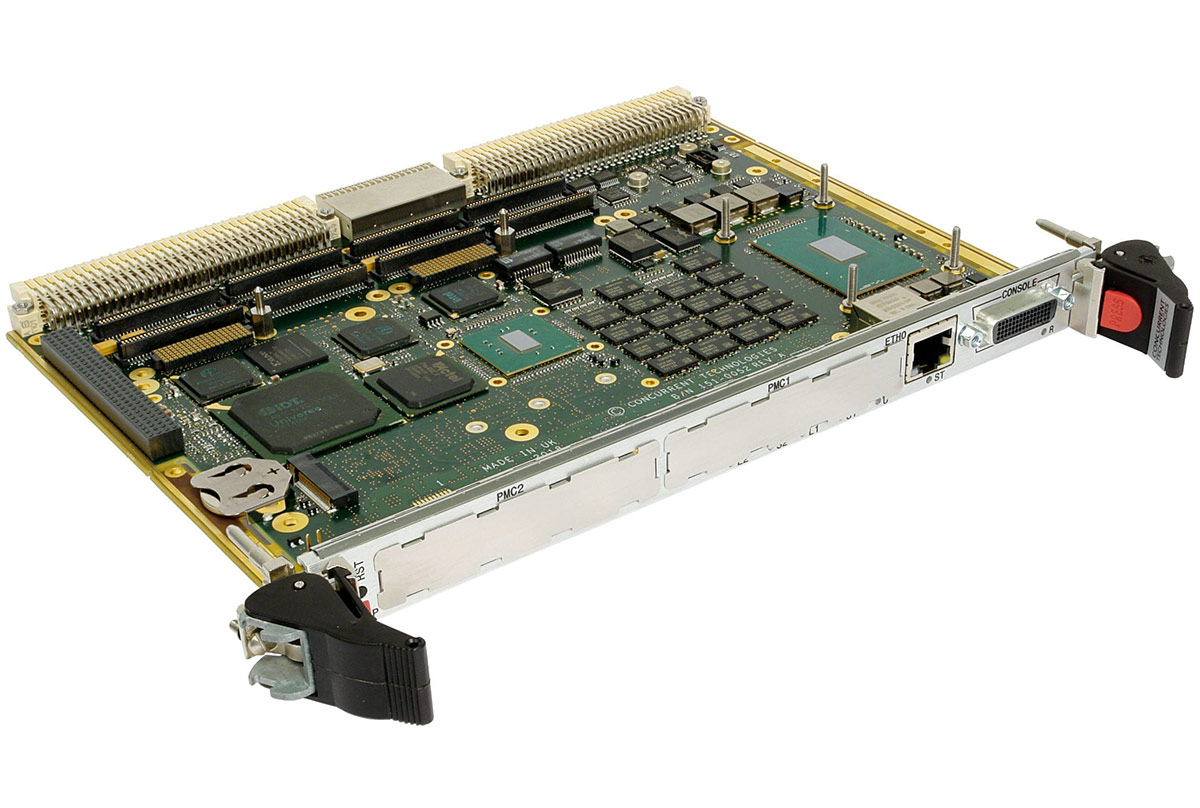

VME

Rozwój VME rozpoczął się we wczesnych latach osiemdziesiątych XX wieku i został ustandaryzowany w 1987 roku jako standard magistrali komputerowej do użytku w aplikacjach wbudowanych. Był bardzo szeroko stosowany w szeregu zastosowań przemysłowych, badawczych, półprzewodnikowych do kontroli procesów, transportu, medycyny i obronności na całym świecie. Wiele z tych aplikacji zostało migrowanych do bardziej nowoczesnych architektur o większej przepustowości. VME nadal jest szeroko stosowaną architekturą, szczególnie na rynku obronnym.

Zobacz więcej

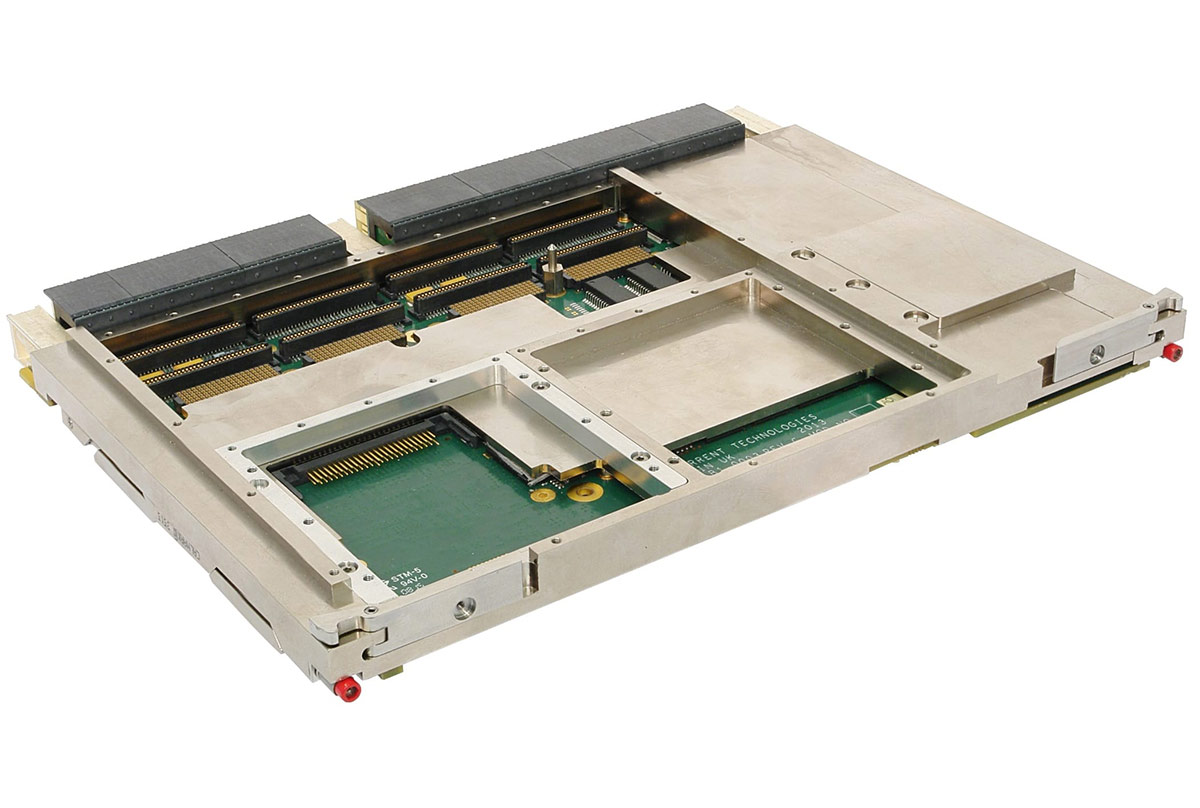

VPX / OpenVPX

Produkty VPX są szeroko stosowane w środowiskach wojskowych i lotniczych ze względu na ich solidną i wysokowydajną naturę. Wytrzymałe warianty są zwykle dostępne w oparciu o rygorystyczny cykl testowy, aby zapewnić niezawodność w trudnych temperaturach roboczych, wstrząsach, wibracjach, wysokości i innych czynnikach środowiskowych. W oparciu o opinie kluczowych klientów, oryginalna specyfikacja VPX ewoluowała i obejmuje profile OpenVPX ™ dla zintegrowanych środowisk wielu dostawców. Struktura OpenVPX definiuje jasne punkty współdziałania niezbędne do integracji między modułem a modułem i modułem do płyty montażowej i obudowy. Specyfikacja i lista profili OpenVPX została ponownie zaktualizowana w 2019 r.

Zobacz więcej

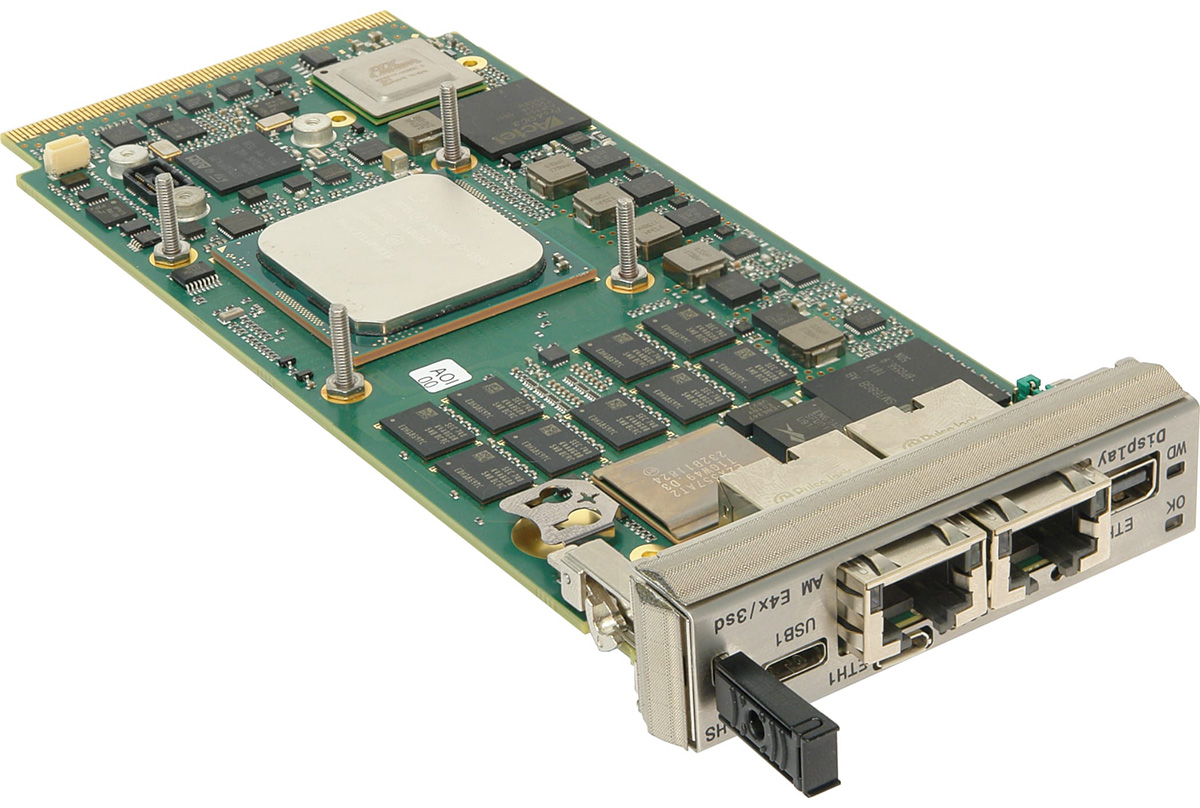

AMC

Moduły AdvancedMC® (AMC) zostały pierwotnie zdefiniowane jako otwarty, standardowy sposób dodawania wymienialnych podczas pracy modułów mezzanine do serwerów kasetowych AdvancedTCA®, głównie do zastosowań związanych z telekomunikacją. Z biegiem czasu stały się one szerzej wykorzystywane do tworzenia systemów MicroTCA®, podłączając je bezpośrednio do płyty montażowej. Najpopularniejszym formatem AMC jest typ pojedynczego modułu, który zapewnia wystarczającą ilość miejsca na płycie do tworzenia wysokowydajnych, modułowych rozwiązań. Moduły o podwójnym formacie lepiej nadają się do zastosowań wymagających większej mocy i intensywnych operacji we / wy, a dzięki rozszerzeniu specyfikacji MicroTCA (MTCA.4) są obecnie szeroko stosowane do szybkich eksperymentów fizycznych i sterowania.

Zobacz więcej

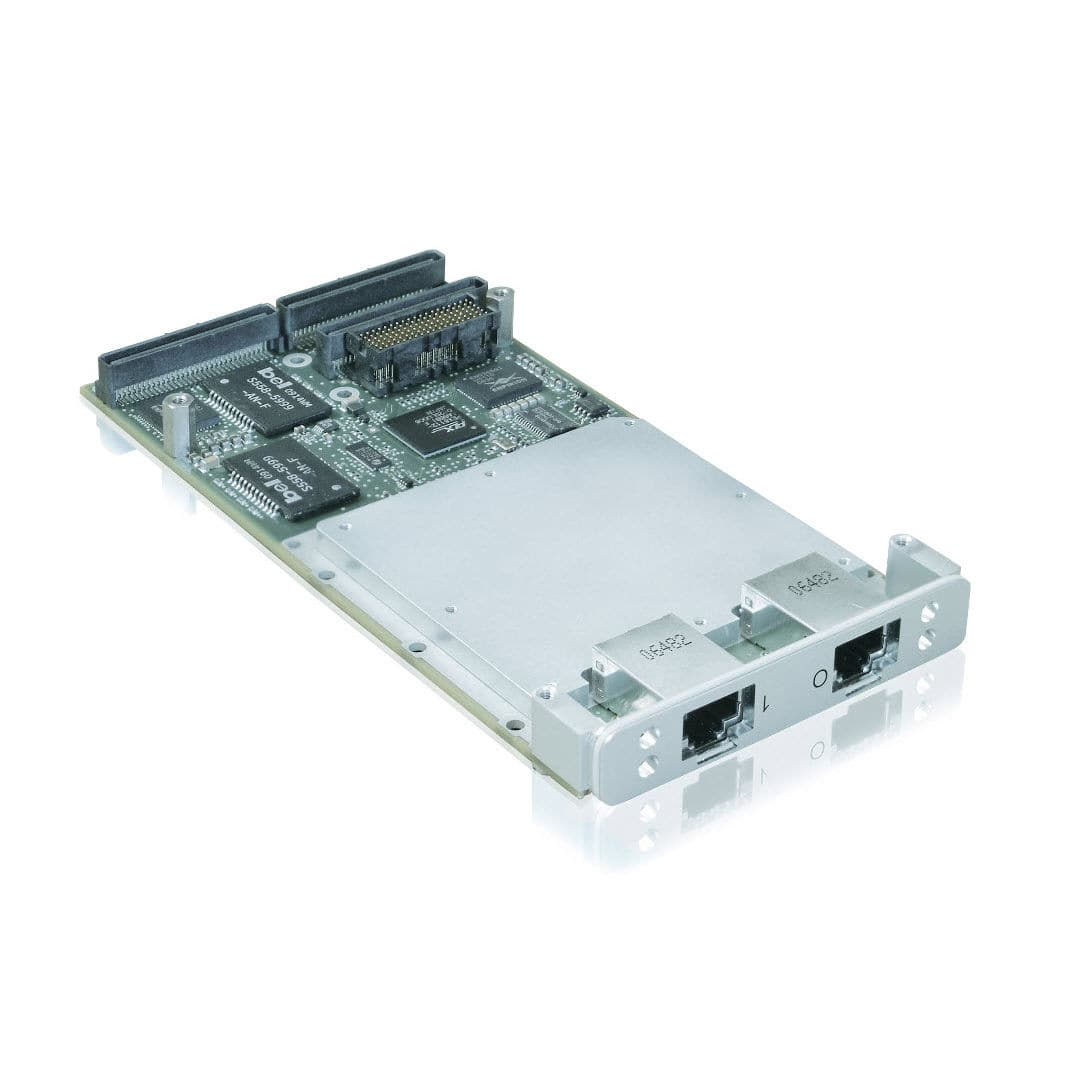

PMC

PMC (PCI Mezzanine Card) standaryzowany przez stowarzyszenie IEEE, jest de facto standardem dla kart mezzanine używanych w ekosystemach VME, CompactPCI i VPX. PMC oferuje projektantom systemów niezawodną obudowę z wysoką wydajnością magistrali PCI.

Zobacz więcej

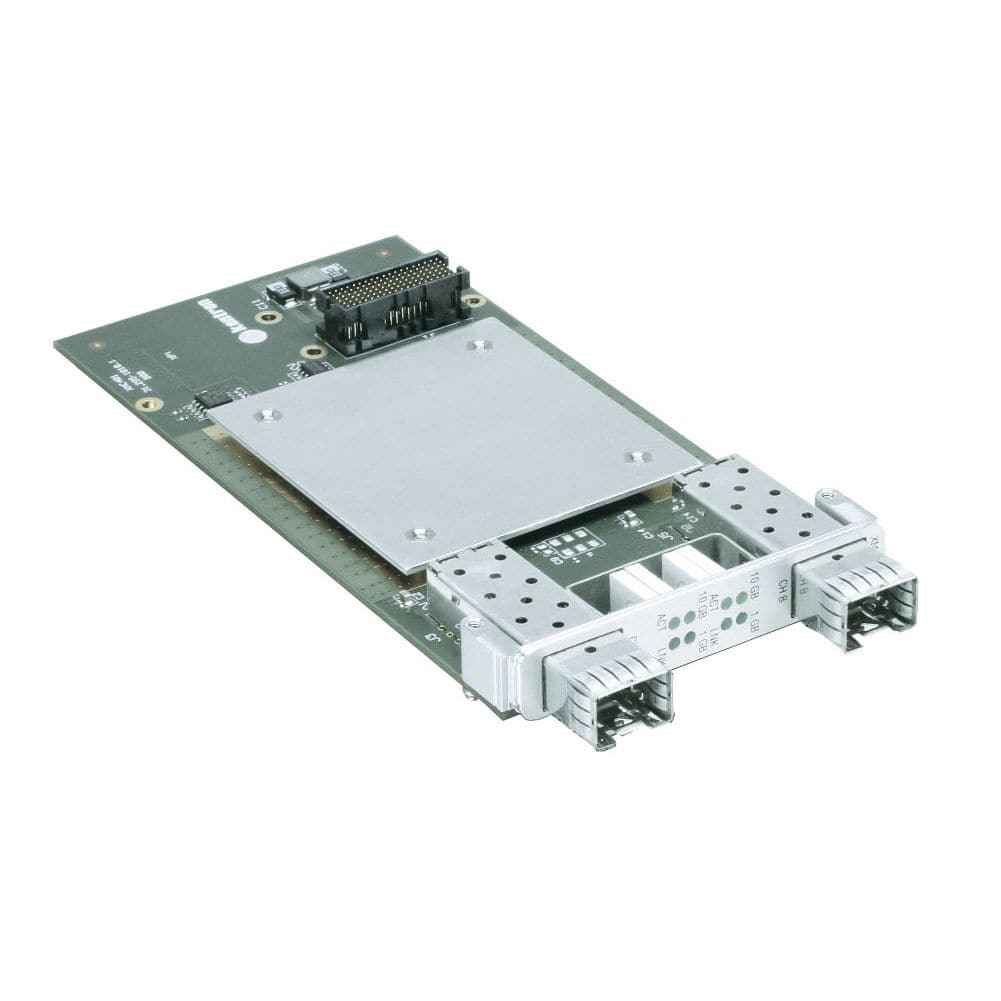

XMC

XMC (Switch Mezzanine Card) to PMC z szybkim połączeniem szeregowym Fabric zdefiniowanym w standardzie VITA 42. XMC określa dodatkowe złącze (P5), które obsługuje PCI Express (VITA 42.3) lub inne szybkie formaty szeregowe, takie jak Serial RapidIO (VITA 42.2) i Parallel RapidIO (VITA 42.1). W 2011 roku stowarzyszenie VITA wydało ulepszoną wersję XMC 2.0 w standardzie VITA 61.

Zobacz więcej

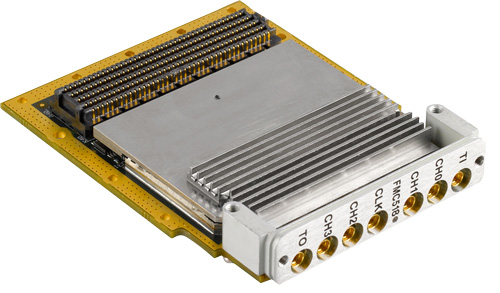

FMC

FMC (FPGA Mezzanine Card) zgodnie z definicją w VITA 57, zawiera specyfikację opisującą nowy moduł we / wy mezzanine, który będzie łączył się z kartami 3U i 6U, ale nie ograniczał się do nich. Moduły FMC wykorzystują mniejszy współczynnik kształtu w porównaniu z modułami PMC lub XMC i zakładają połączenie z FPGA lub innym urządzeniem z możliwością rekonfiguracji we / wy. Oczekuje się, że FMC będzie używany w szerokim zakresie rynków, środowisk i formatów kart nośnych obsługujących szeroką gamę interfejsów I / O. Norma opisuje opcje tworzenia modułów do pracy w szeregu środowisk, od chłodzenia pasywnego do w pełni wzmocnionego chłodzenia przewodzącego.

Zobacz więcej
